太陽能是一種重要的，可再生的清潔能源，取之不盡用之不竭、無污染、人類能夠自由利用的能源。在國家的大力扶持下，中國光伏產業蓬勃發展，并且取得了一些成績。不僅帶動的經濟的發展，同時對環境和可再生能源上都有很大的影響。在早些年，中國以集中式地面光伏電站為主，這些電站主要建在隔壁、沙漠或者荒山上。光伏的容量也是比較大。而近些年來，國內的分布式光伏發展的如火如荼。起先在山東、浙江、江蘇、湖北等地，后來慢慢在全國各個省市。

  分布式光伏發電的特點：

   1、光伏容量比較小。一般對于家庭式的分布式光伏，裝機容量也就是在幾十KWp，對于一些稍微大一點的廠房等地，光伏容量也就是在幾MWp。通常情況下，根據容量的大小和實際的現場情況選擇合適的并網電壓等級。對于家庭式的分布式光伏多以AC220或者AC380V為主，對于幾MWp這種比較大一點的光伏多以10KV并網。

  2、結構簡單，便于維護管理。對于分布式光伏電站來講，除了必須要有的光伏組件以外，電氣設備也是必不可少的的。其中一次設備有變壓器、開關柜等，二次設備有防孤島保護裝置、電能質量在線監測裝置、電度表等。這些較那些集中式光伏電站來講，設備少了許多。設備的減少，出問題的幾率就大大降低，便于現場人員多維護管理。

   其中光伏并網柜在分布式光伏電站中是必不可少的，根據現場的實際情況，一般情況下光伏并網柜安裝在光伏專變的下方、掛在墻面上或者立在室內。那么光伏并網柜需要滿足什么要求，需要實現哪些功能，這是許多安裝光伏的項目負責人比較揪心的一件事。據目前了解來看，有許多分布式光伏電站已經安裝好了，在供電部門檢驗時總是驗收不過，總是有這樣或那樣的問題。針對于這類問題，我們一起探討一下。

  根據國家電網公司文件關于印發《光伏電站接入電網技術規定》標準通知，其中在安全與保護上，要求光伏電站應在光伏電站并網點內側設置易于操作，可閉鎖，且具有明顯斷開點的并網總斷路器；具有一定的過電流能力，在120%Ie下，光伏電站可靠工作時間不小于1min；對于小型光伏電站也就是分布式光伏電站來講，需要具備快速檢測防孤島并且快速切斷并網開關的能力；當光伏電站設置不可逆并網方式時，應配置逆功率保護相關設備;恢復并網要求，當電網發生擾動，在電網電壓和頻率未達到正常范圍之前光伏電站是不允許并網，當檢測到電網電壓和頻率恢復到正常值后，經過20S到5min這一段時間的延時后合閘并網，重合閘時間由電站的容量、接入方式和當?shù)卣{(diào)度或供電部門決定。基于以上對分布式式光伏電站的要求，再結合目前市場的實際情況，大體可以得出光伏并網柜的技術要求。但是地區的不同，對于設備的要求也有些不一樣。一般情況要求如下：

  1、并網開關。根據15D202-4 建筑一體化光伏系統 電氣設計與施工要求，斷路器的選型及安裝應符合下列要求：

  1）、根據短路電流水平選擇開斷能力，并留有一定裕度。

  2）、應具備過流保護功能，具備反應故障及運行狀態的 輔助觸點及同時切斷中性點的功能。

  3）、具備電源與負荷端反接的能力。

  4）、根據并網電流的大小選擇微型、塑殼或者框架式斷路器。由此可見，并網開關一般選擇具有失壓脫口功能、帶有電操回路、單輔觸點等，必須強調一點，開關需選擇4P開關，這些是基本要求。開關的容量大小一般是根據光伏的容量大小來選取的，一般多為額定電流的1.2到1.5倍。在800A以下多用塑殼式開關，對于800A以上多用于框架式斷路器（并不是絕對，要根據實際情況來選定）。因此市面上有些項目用的并網開關功能看似很強大，不過對于光伏電站來講并不是很適用。

  2、防孤島保護裝置。防孤島保護裝置是一種微機保護裝置。安裝在并網點處，對于分布式光伏電站來講，多安裝于并網柜中。防孤島保護裝置應具有的最基本功能有高頻保護、低頻保護、高壓保護、低壓保護和逆功率保護等。防孤島保護裝置的功能要求是根據電網的要求，如下所示：

  3、電能采集終端和電能表。

  這部分多為當?shù)毓╇姴块T來提供，用戶發電量的統計，以便于補償。在此不做過多說明。

  綜上所述，分布式光伏并網柜的組成應該有并網開關、防孤島保護裝置、浪涌保護器、溫濕度加熱器等。滿足的功能是當電網出現故障時，并網開關準確快速的斷開，當電網恢復正常時，并網開關可以重合閘。但是這是最基本的要求，也是國網公司的文件要求。但是對于各地的供電部門來講，要求有所改變。舉例說明：

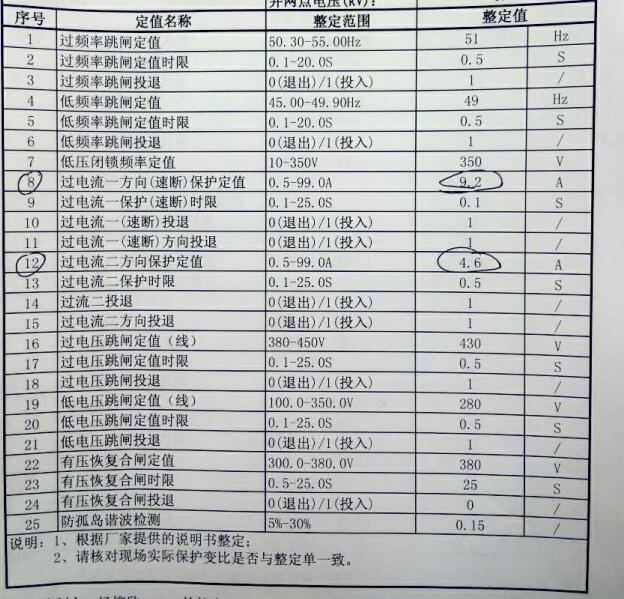

  1、杭州并網要求比較多，除了必要的防孤島保護裝置必須具有的功能之外，還要求具有其他保護功能，主要是兩段式電流保護功能，如圖1所示。

  2、有些地方要求并網柜中添加UPS設備，給防孤島保護裝置供電。其實在實際應用中，UPS可以省去。一般來講，防孤島保護裝置采模擬量電壓為電網電壓。裝置的供電電源也是取自電網電壓AC220V,當電網突然失壓，由額定電壓降至0V時，此時防孤島保護裝置也處于失電狀態，裝置沒有辦法動作。但是并網開關具有失壓脫口功能，此時并網開關會自行斷開，將光伏電站與電網分開。當電網電壓處于低于或高于額定值時，或者頻率有些不正常時，此時防孤島保護裝置是可以正常運行的，這時裝置也會根據實際采樣結果做出判斷，準確及時的跳開并網開關。由此可見UPS可用可不用。但是很多供電部門為了保證防孤島保護裝置的正常運行，減少由于裝置電源不穩而導致裝置電源板燒毀，添加了UPS，從這一點來講，也是比較好的。

  3、有些地區要求防孤島裝置具備基本功能之外，還需具備零序電流保護功能，說是該功能是供電局指定要求的功能。由此可見，地區不同，對于并網柜的要求也是有所不同，這要求沒有絕對的對與錯，只是對于當?shù)毓╇姴块T在參考國電電網要求并結合當?shù)氐膶?shí)際情況而做出的一個適合自己地區的一個規范。
