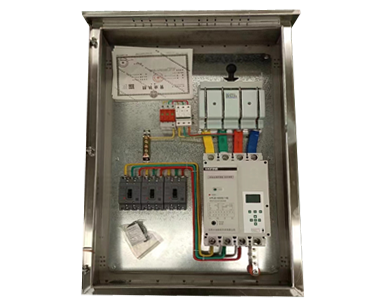

光伏并網柜（配電箱）

  隨著分布式光伏發電的大規模發展，光伏并網柜的使用越來越多，而國內供配電系統中配電柜的型號有很多種,它們的柜體結構﹑技術參數都有所不同。在下列因素的影響下,設計好的圖紙經常需要修改,甚至是重新設計,這樣不但影響了供配電系統的施工計劃,還給配電柜廠家按時保質完成配電柜的生產帶來了一定的困擾。

  光伏并網柜作為光伏電站的總出口存在于光伏系統中，是連接光伏電站和電網的配電裝置，可以保護、計量光伏發電的總量，方便故障檢修管理，提高發電系統的安全性和經濟效益。具備檢失壓分閘、檢有壓合閘、過流保護、過電壓保護、孤島保護、防逆流保護、諧波治理、無功補償?shù)榷囗?xiàng)保護功能，同時具備顯示光伏發電系統運行參數和狀態指示，被廣泛運用于光伏發電系統，與光伏并網逆變器配套使用可組成一套完整的光伏發電系統解決方案。

  下面根據實際工作經驗,談以下幾點:

  1.了解用戶所需,根據實際情況選擇最適合用戶的柜型。

  2.盡量采用國內知名廠家的國產柜型,不能盲目選擇技術參數比較高的進口配電柜,這樣易造成資源浪費。

  3.由于進口配電柜中所采用的主要元器件的品牌與柜體是一致的。所以選擇進口配電柜時,應注意主要元器件的參數,它必須能滿足用戶需要。

  光伏并網柜常用的二次設備

  A類電能質量在線檢測裝置：在線監測電網頻率、三相基波電壓、電流有效值，基波有功功率、無功功率、功率因數、相位等；電壓偏差、頻率偏差、三相電壓不平衡度、三相電流不平衡度、負序電壓、電流；

  防孤島保護裝置：主要用于光伏電站中由于電壓或頻率等異常引起的孤島現象，而提前預知現象的發生，并快速切除并網點開關，使得光伏電站和電網快速脫離。

  光伏并網柜的特點

  分布式光伏電站使用的光伏并網柜，已經把光伏配電箱根據電網公司要求做成集成化，大大的降低了安裝成本，提高了光伏電站安全可靠性，內部電氣電纜以及接線非常規范，配電箱配有浪涌保護，漏電保護，自復式過欠壓保護等一系列安全、可靠、符合并網要求的設備。箱體外殼采用PC（聚碳酸酯）制成，防護等級為IP65，滿足內外安裝要求，防水、防塵、防紫外、防酸、防堿、防鹽霧、耐腐蝕；箱體重量輕，易于搬運；同時箱體具有很高的堅固性，沖擊強度IK08，使用壽命長等特點。

  光伏并網柜根據光伏項目可以量身定制，并且可能會遇到個別地區電網有不同的要求規范，只需在原有集成的光伏并網柜柜設計基礎上調整即可。

  安裝光伏并網柜注意事項

  應在合格技術人員的指導下進行安裝。

  請注意，在安裝與操作接線盒前，最好斷電檢查。

  有必要進行風險控制檢查，例如緊固運輸中可能松動的線纜。同時按壓防雷保險絲，以確保其在正確的位置。

  雖然防雷保險絲在滿載情況下會分開，建議您替換之前切斷電路，以避免通過傳導的終端可能發生燃燒的所有風險。
