distribution box
并網柜
商品描述
品牌： 一可 產品特性： 光伏并網箱： 是否進口： 否
產地： 唐山市 加工定制： 是 安裝方式： 壁掛式
回路數： 3 開關排數： 1 功能類型： 光伏并網
顏色： 灰白色 殼體防護等級： A 面蓋材質： 鍍鋅板噴塑
板材厚度： 1.5 額定電流： 220A
短路關合電流： 40KA 產品認證： CCC
系列： 光伏 外殼材質： 鍍鋅板噴塑
最小包裝數： 1 規格： 1 可售賣地： 全國
型號： yk_bwx
適用于戶用和工商業光伏發電系統
功率可接入130KW 的逆變器
滿足客戶定制化需求
適用范圍

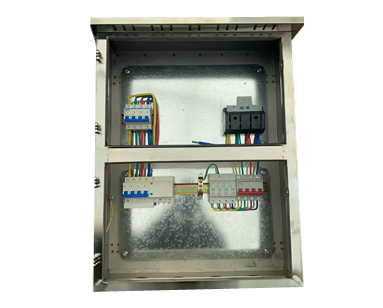

光伏并網箱是用于在用戶場地附近建設的光伏電站，運行方式以用戶側自發自用、多余電量上網；為了限度的保護系統安全運行，確保逆變器與市電電網的安全協調，提高系統可靠性及電能計量而設計的光伏并網配電柜。
該產品具有防護等級高，使用壽命長，安裝操作方便等特點。其功能有隔離保護，過載保護、短路保護、浪涌接地保護、剩余電流保護器及恢復后重合、發電電能計量等。
產品優點
適用于戶用和工商業光伏發電系統所有金屬箱體采用武鋼生產的冷軋鋼板或不銹鋼板材料，箱體的防護等級達到IP54 以上，適用于戶外安裝
箱體的電網進線孔設計可從底部進線或側邊進線，側邊進線時安裝IP65 防水接頭，保證箱體的防護等級
箱體的逆變器進線孔設計在底部，方便現場直接接線
箱體內的隔離開關采用品牌，并具有斷開明顯的斷點，設計容量為逆變器輸出電流的1.5 倍以上
箱體內設計有光伏過欠壓保護裝置及電壓恢復重合保護裝置，該產品除了失壓保護外，還可對電網電壓不穩定進行保護
箱體設計有防雷浪涌保護，浪涌保護器的標準放電電流為40KA，在雷雨頻發地區可選用更大的防雷浪涌保護器，放電電流可達100KA
箱體設計有過電流保護斷路器，保證系統出現過載和短路時，斷路器能可靠的分?jǐn)?/p>
箱體內部的安裝板可根據客戶要求配置環氧樹脂絕緣板，絕緣板的厚度至少5mm 以上
可根據客戶要求配置防孤島裝置、
電氣技術參數
型號（SHLX-BL □） 05 10 15 30 40 50 60 90T 110T 130T
基本參數
逆變器輸入路數 1
輸出路數 1
額定交流電壓 220V/230V/240V 400V
額定輸入電流 32A 63A 32A 63A 80A 100A 125A 200A 225A 250A
額定頻率 50HZ/60HZ
電能表接入 直接接入 直接接入/二次接入 二次接入
外殼箱體
箱體材質 鍍鋅板噴塑
防護等級 IP65
碰撞防護等級 IK10
箱體尺寸 定制
逆變器接入端口 M50(φ32.7~38mm)
電網接入端口 M50(φ32.7~38mm)
隔離開關
額定電壓(AC) 230V 400V
額定電流(AC) 63A 100A 100A 200A 400A
類型 單投開關
執行標準
認證證書 CCC
剩余電流保護器
斷路器類型 2P 4P
額定電壓(AC) 230V 400V
電流(AC) 63A 80A 125A 250A
過壓保護值(相電壓) ≥290V 253~300V
欠壓保護值(相電壓) ≤150V 154~187V
失壓保護值(相電壓) ＜45V
額定頻率 50HZ/60HZ
執行標準 Q/G DW 1972
認證證書 CCC
交流浪涌保護器
工作電壓(AC) 230V 400V
放電電流(AC) 40KA
執行標準 EN 50539-11 Type 2
認證證書 CCC
交流斷路器
斷路器類型 2P 4P
額定電壓(AC) 230V 400V
額定電流(AC) 32A 60A 32A 60A 80A 100A 125A 200A 225A 250A
額定頻率 50HZ/60HZ
執行標準 IEC/EN 60947-3, UL508I
認證證書 CCC
環境參數
工作溫度 -20 ℃ to +60 ℃
工作濕度 99%
海拔高度 2000m ( 2000m以上降載 )
安裝方式 掛壁安裝
可選功能
交流熔斷器 可選
交流漏電保護器 可選
電纜使用要求
單相03KW 15A 4 mm2 4 mm2 4 mm2
單相05KW 25A 6 mm2 6 mm2 6 mm2
單相10KW 50A 16 mm2 16 mm2 16mm2
三相08KW 14A 4 mm2 4 mm2 4 mm2
三相10KW 17A 6 mm2 6 mm2 6 mm2
三相15KW 25A 6 mm2 6 mm2 6 mm2
三相20KW 33. 5A 10mm2 10mm2 10mm2
三相25KW 42A 10 mm2 10mm2 10mm2
三相30KW 50A 16 mm2 16 mm2 16 mm2
三相40KW 67A 25 mm2 16 mm2 16 mm2
三相50KW 83. 5A 25 mm2 16 mm2 16 mm2
三相60KW 100A 25 mm2 16 mm2 16 mm2
三相80KW 134A 35 mm2 16 mm2 16 mm2
三相90KW 150A 35 mm2 16 mm2 16 mm2
三相100KW 167A 50 mm2 16 mm2 16 mm2
三相120KW 200A 50 mm2 16 mm2 16 mm2
